Сильфонные компенсаторы осевые "Альтеза"
для систем отопления, водоснабжения, теплоснабжения, холодоснабжения
Сильфонный компенсатор является неотъемлемой частью трубопроводных систем отопления, горячего и холодного водоснабжения. Его основная задача: препятствовать возникновению повышенного механического напряжения элементов трубопроводов из-за температурных изменений их линейных размеров.
Трубопровод — жесткая сварная конструкция. Тепловое расширение и сжатие вызывает возникновение значительных нагрузок по всей его длине. Изменение длины трубопровода, а так же возникновение изгибающего момента может привести к утрате герметичности в местах стыков труб и срыву поэтажных врезок.
ПРИНЦИП ДЕЙСТВИЯ
Принцип работы сильфонного компенсатора заключается в восприятии температурного изменения длины трубопровода. В случае повышения температуры трубопровода происходит его удлинение, за счет чего сильфон компенсатора сжимается, в то время как при снижении температуры трубопровода происходит его сжатие и, как следствие, сильфон компенсатора растягивается, сохраняя работоспособность системы.

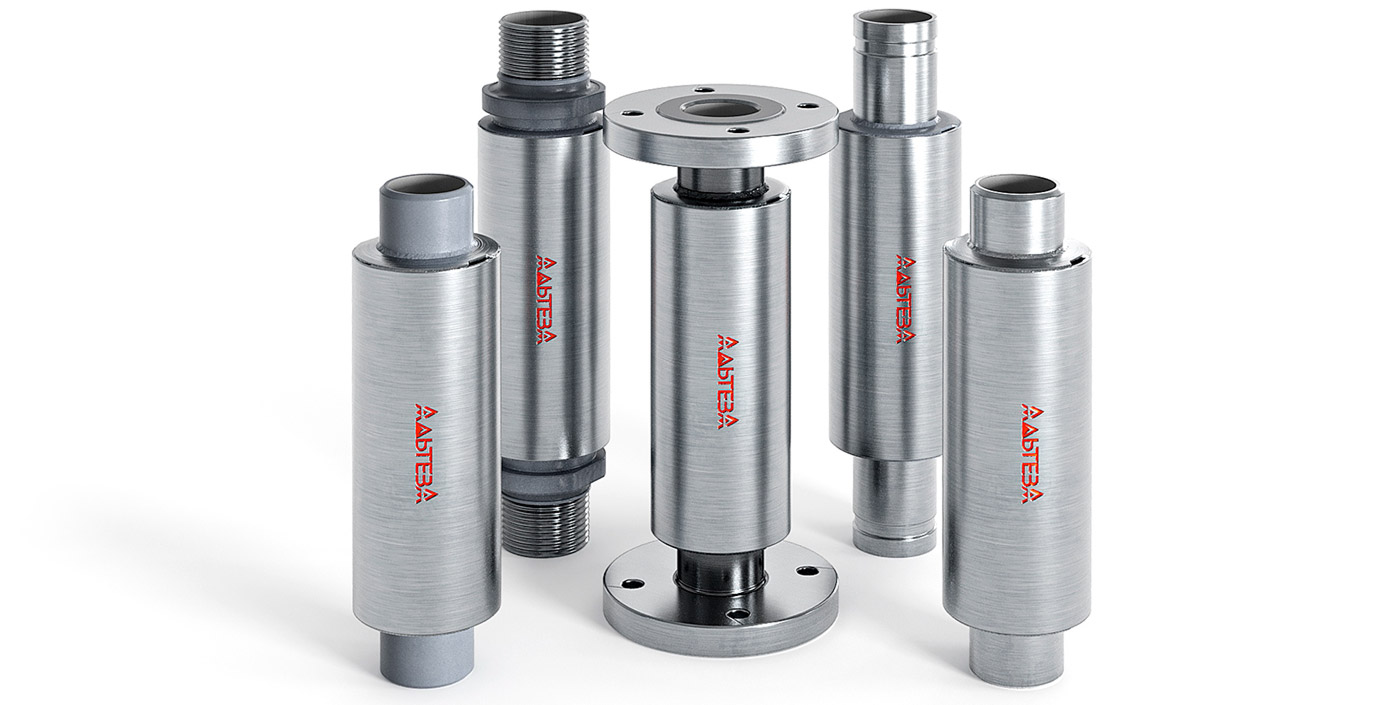

ВАРИАНТЫ ИСПОЛНЕНИЯ КОМПЕНСАТОРОВ

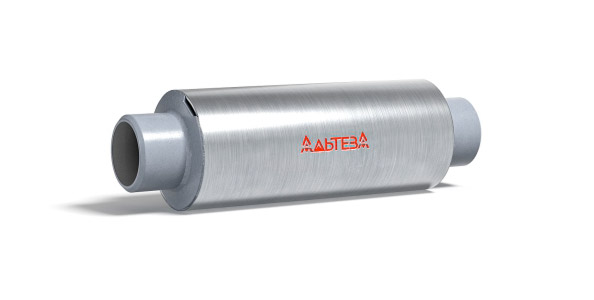

«Альтеза «АЛЬФА»
с патрубками под приварку.

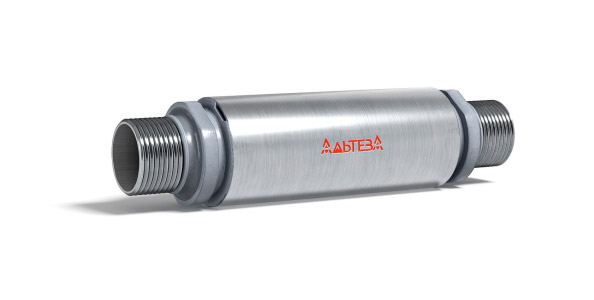

«Альтеза «БЕТА»
с резьбовыми патрубками из нержавеющей стали.

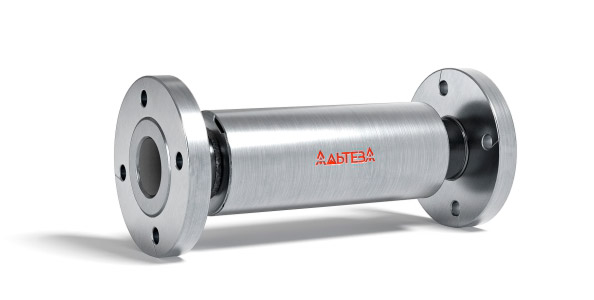

«Альтеза «БЕТА»
с фланцевыми патрубками из нержавеющей стали.
«Альтеза «БЕТА»
с нержавеющими патрубками под «грувлок» соединение.
«Альтеза «БЕТА»
с патрубками из нержавеющей стали под приварку к нержавеющей трубе.

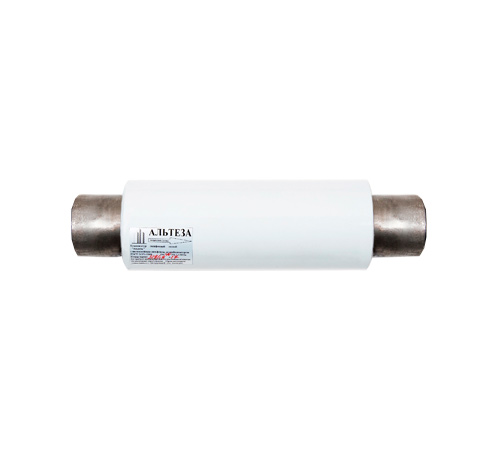

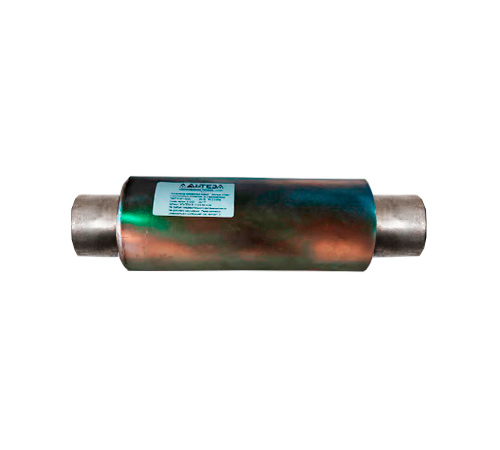

«Альтеза «АЛЬФА»
с патрубками из нержавеющей стали под приварку к нержавеющей трубе и нержавеющими кожухами.

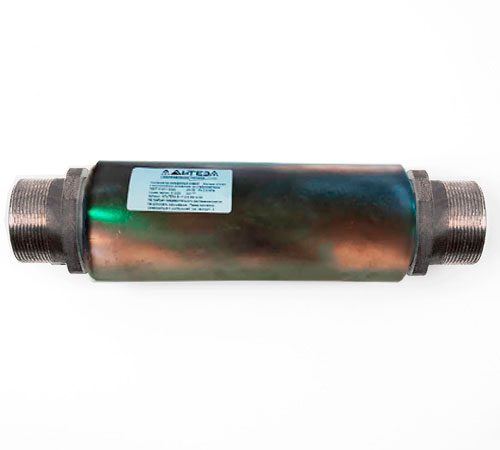

«Альтеза «БЕТА»
с резьбовыми патрубками из нержавеющей стали и нержавеющими кожухами.

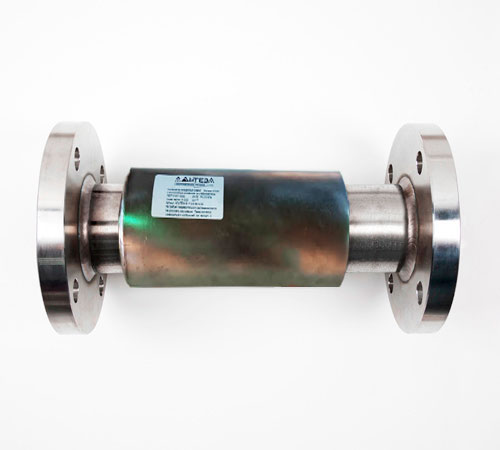

«Альтеза «БЕТА»
с фланцевыми патрубками из нержавеющей стали и нержавеющими кожухами.

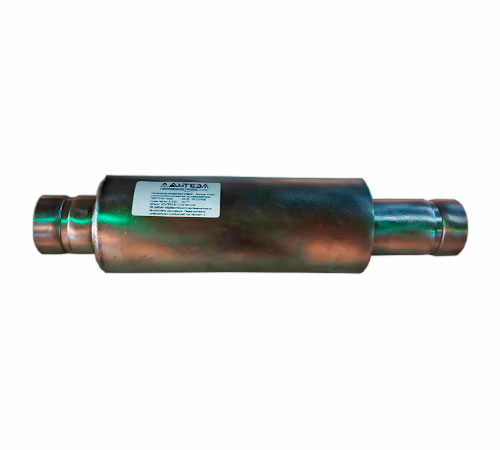

«Альтеза «БЕТА»
с нержавеющими патрубками под «грувлок» соединение и нержавеющими кожухами.

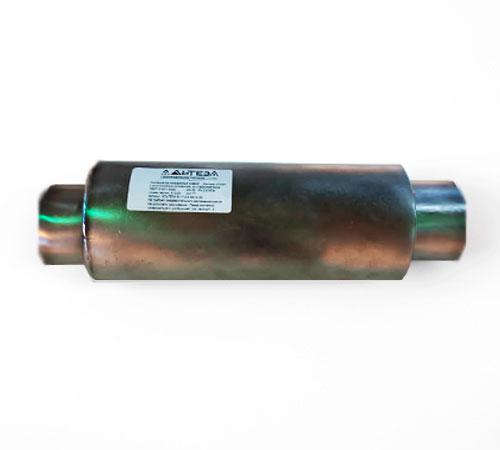

«Альтеза «АЛЬФА»
с патрубками из нержавеющей стали под приварку к нержавеющей трубе и нержавеющими кожухами.
В соответствии с СП 60.13330.2016 (п. 6.3.1) все компенсаторы «Альтеза» имеют многослойный сильфон и стабилизатор, предотвращающий его изгиб. В соответствии с СП 73.13330.2016 (п. 5.1.2) в системах водоснабжения рекомендуем применять компенсаторы «Альтеза «БЕТА» с резьбовыми, фланцевыми или «грувлок» патрубками из нержавеющей стали.
По запросу возможен выпуск компенсаторов с другими параметрами и видами соединений.
Пример соединения сильфонного компенсатора с «грувлок» хомутом «Dinarm»
| ОБЛАСТЬ ПРИМЕНЕНИЯ | НАИМЕНОВАНИЕ | НОМИНАЛЬНЫЙ ПРОХОД |
|---|---|---|
| ОТОПЛЕНИЕ, ТЕПЛОСНАБЖЕНИЕ | «АЛЬТЕЗА «АЛЬФА» С ПАТРУБКОМ ПОД ПРИВАРКУ | 15-200 |
| ВОДОПРОВОД, ХОЛОДОСНАБЖЕНИЕ | «АЛЬТЕЗА «БЕТА» С РЕЗЬБОВЫМИ, ФЛАНЦЕВЫМИ, «ГРУВЛОК» И ПРИВАРНЫМИ ПАТРУБКАМИ ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ | 15-50 — РЕЗЬБА 65-200 — ФЛАНЕЦ 25-200 — «ГРУВЛОК» |

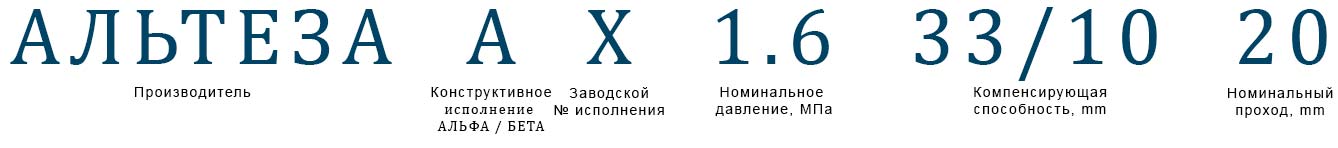

УСЛОВНОЕ ОБОЗНАЧЕНИЕ КОМПЕНСАТОРОВ «АЛЬТЕЗА»
Пример записи в проектной документации сильфонного осевого компенсатора «Альтеза «АЛЬФА», предназначенного для работы в системе отопления при давлении до 1,6 МПа, с номинальным проходом DN 20, с компенсирующей способностью 43 мм: АЛЬТЕЗА.А.X.1.6.33/10.20.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СИЛЬФОННЫХ КОМПЕНСАТОРОВ «АЛЬТЕЗА»
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ КОМПЕНСАТОРОВ «АЛЬТЕЗА «АЛЬФА» С ПАТРУБКАМИ ПОД ПРИВАРКУ
| АРТИКУЛ | НОМИНАЛЬНЫЙ ПРОХОД | ТЕМПЕРАТУРА РАБОЧЕЙ СРЕДЫ, ºС | НОМИНАЛЬНОЕ ДАВЛЕНИЕ PN, МПА (КГС/СМ2, БАР) | ОСЕВАЯ КОМПЕНСИРУЮЩАЯ СПОСОБНОСТЬ, MM (+РАСТЯЖЕНИЕ/-СЖАТИЕ) | ТИП СОЕДИНЕНИЯ |
|---|---|---|---|---|---|
| АЛЬТЕЗА.А.X.1.6.33/10.15 | DN 15 | 150 | 1,6 (16) | 43 (+10/-33) | СВАРКА |
| АЛЬТЕЗА.А.X.1.6.33/10.20 | DN 20 | 43 (+10/-33) | СВАРКА | ||
| АЛЬТЕЗА.А.X.1.6.33/10.25 | DN 25 | 43 (+10/-33) | СВАРКА | ||
| АЛЬТЕЗА.А.X.1.6.33/10.32 | DN 32 | 43 (+10/-33) | СВАРКА | ||
| АЛЬТЕЗА.А.X.1.6.33/10.40 | DN 40 | 43 (+10/-33) | СВАРКА | ||
| АЛЬТЕЗА.А.X.1.6.33/10.50 | DN 50 | 43 (+10/-33) | СВАРКА | ||
| АЛЬТЕЗА.А.X.1.6.33/10.65 | DN 65 | 43 (+10/-33) | СВАРКА | ||
| АЛЬТЕЗА.А.X.1.6.33/10.80 | DN 80 | 43 (+10/-33) | СВАРКА | ||
| АЛЬТЕЗА.А.X.1.6.35/17.100 | DN 100 | 52 (+17/-35) | СВАРКА | ||
| АЛЬТЕЗА.А.X.1.6.35/17.125 | DN 125 | 52 (+17/-35) | СВАРКА | ||
| АЛЬТЕЗА.А.X.1.6.35/17.150 | DN 150 | 52 (+17/-35) | СВАРКА | ||
| АЛЬТЕЗА.А.X.1.6.35/17.200 | DN 200 | 52 (+17/-35) | СВАРКА | ||
| АЛЬТЕЗА.А.X.2.5.33/10.15 | DN 15 | 150 | 2,5 (25) | 43 (+10/-33) | СВАРКА |
| АЛЬТЕЗА.А.X.2.5.33/10.20 | DN 20 | 43 (+10/-33) | СВАРКА | ||
| АЛЬТЕЗА.А.X.2.5.33/10.25 | DN 25 | 43 (+10/-33) | СВАРКА | ||
| АЛЬТЕЗА.А.X.2.5.33/10.32 | DN 32 | 43 (+10/-33) | СВАРКА | ||
| АЛЬТЕЗА.А.X.2.5.33/10.40 | DN 40 | 43 (+10/-33) | СВАРКА | ||
| АЛЬТЕЗА.А.X.2.5.33/10.50 | DN 50 | 43 (+10/-33) | СВАРКА | ||
| АЛЬТЕЗА.А.X.2.5.33/10.65 | DN 65 | 43 (+10/-33) | СВАРКА | ||
| АЛЬТЕЗА.А.X.2.5.33/10.80 | DN 80 | 43 (+10/-33) | СВАРКА | ||
| АЛЬТЕЗА.А.X.2.5.35/17.100 | DN 100 | 52 (+17/-35) | СВАРКА | ||
| АЛЬТЕЗА.А.X.2.5.35/17.125 | DN 125 | 52 (+17/-35) | СВАРКА | ||
| АЛЬТЕЗА.А.X.2.5.35/17.150 | DN 150 | 52 (+17/-35) | СВАРКА | ||
| АЛЬТЕЗА.А.X.2.5.35/17.200 | DN 200 | 52 (+17/-35) | СВАРКА |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ КОМПЕНСАТОРОВ «АЛЬТЕЗА «БЕТА» С РЕЗЬБОВЫМИ, ФЛАНЦЕВЫМИ ПАТРУБКАМИ ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ
| АРТИКУЛ | НОМИНАЛЬНЫЙ ПРОХОД | ТЕМПЕРАТУРА РАБОЧЕЙ СРЕДЫ, ºС | НОМИНАЛЬНОЕ ДАВЛЕНИЕ PN, МПА (КГС/СМ2, БАР) | ОСЕВАЯ КОМПЕНСИРУЮЩАЯ СПОСОБНОСТЬ, MM (+РАСТЯЖЕНИЕ/-СЖАТИЕ) | ТИП СОЕДИНЕНИЯ |
|---|---|---|---|---|---|
| АЛЬТЕЗА.В.X.1.6.33/10.15 | DN 15 | 150 | 1,6 (16) | 43 (+10/-33) | РЕЗЬБА |
| АЛЬТЕЗА.В.X.1.6.33/10.20 | DN 20 | 43 (+10/-33) | РЕЗЬБА | ||
| АЛЬТЕЗА.В.X.1.6.33/10.25 | DN 25 | 43 (+10/-33) | РЕЗЬБА | ||
| АЛЬТЕЗА.В.X.1.6.33/10.32 | DN 32 | 43 (+10/-33) | РЕЗЬБА | ||
| АЛЬТЕЗА.В.X.1.6.33/10.40 | DN 40 | 43 (+10/-33) | РЕЗЬБА | ||
| АЛЬТЕЗА.В.X.1.6.33/10.50 | DN 50 | 43 (+10/-33) | РЕЗЬБА | ||
| АЛЬТЕЗА.В.X.1.6.33/10.65 | DN 65 | 43 (+10/-33) | ФЛАНЕЦ | ||
| АЛЬТЕЗА.В.X.1.6.33/10.80 | DN 80 | 43 (+10/-33) | ФЛАНЕЦ | ||
| АЛЬТЕЗА.В.X.1.6.35/17.100 | DN 100 | 52 (+17/-35) | ФЛАНЕЦ | ||
| АЛЬТЕЗА.В.X.1.6.35/17.125 | DN 125 | 52 (+17/-35) | ФЛАНЕЦ | ||
| АЛЬТЕЗА.В.X.1.6.35/17.150 | DN 150 | 52 (+17/-35) | ФЛАНЕЦ | ||
| АЛЬТЕЗА.В.X.1.6.35/17.200 | DN 200 | 52 (+17/-35) | ФЛАНЕЦ | ||
| АЛЬТЕЗА.В.X.2.5.33/10.15 | DN 15 | 150 | 2,5 (25) | 43 (+10/-33) | РЕЗЬБА |
| АЛЬТЕЗА.В.X.2.5.33/10.20 | DN 20 | 43 (+10/-33) | РЕЗЬБА | ||
| АЛЬТЕЗА.В.X.2.5.33/10.25 | DN 25 | 43 (+10/-33) | РЕЗЬБА | ||
| АЛЬТЕЗА.В.X.2.5.33/10.32 | DN 32 | 43 (+10/-33) | РЕЗЬБА | ||
| АЛЬТЕЗА.В.X.2.5.33/10.40 | DN 40 | 43 (+10/-33) | РЕЗЬБА | ||
| АЛЬТЕЗА.В.X.2.5.33/10.50 | DN 50 | 43 (+10/-33) | РЕЗЬБА | ||
| АЛЬТЕЗА.В.X.2.5.33/10.65 | DN 65 | 43 (+10/-33) | ФЛАНЕЦ | ||
| АЛЬТЕЗА.В.X.2.5.33/10.80 | DN 80 | 43 (+10/-33) | ФЛАНЕЦ | ||
| АЛЬТЕЗА.В.X.2.5.35/17.100 | DN 100 | 52 (+17/-35) | ФЛАНЕЦ | ||
| АЛЬТЕЗА.В.X.2.5.35/17.125 | DN 125 | 52 (+17/-35) | ФЛАНЕЦ | ||
| АЛЬТЕЗА.В.X.2.5.35/17.150 | DN 150 | 52 (+17/-35) | ФЛАНЕЦ | ||
| АЛЬТЕЗА.В.X.2.5.35/17.200 | DN 200 | 52 (+17/-35) | ФЛАНЕЦ |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ КОМПЕНСАТОРОВ «АЛЬТЕЗА «БЕТА» С «ГРУВЛОК», ПРИВАРНЫМИ ПАТРУБКАМИ ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ
| АРТИКУЛ | НОМИНАЛЬНЫЙ ПРОХОД | ТЕМПЕРАТУРА РАБОЧЕЙ СРЕДЫ, ºС | НОМИНАЛЬНОЕ ДАВЛЕНИЕ PN, МПА (КГС/СМ2, БАР) | ОСЕВАЯ КОМПЕНСИРУЮЩАЯ СПОСОБНОСТЬ, MM (+РАСТЯЖЕНИЕ/-СЖАТИЕ) | ТИП СОЕДИНЕНИЯ |
|---|---|---|---|---|---|
| АЛЬТЕЗА.В.X.1.6.33/10.25 | DN 25 | 150 | 1,6 (16) | 43 (+10/-33) | ГРУВЛОК / СВАРКА |
| АЛЬТЕЗА.В.X.1.6.33/10.32 | DN 32 | 43 (+10/-33) | ГРУВЛОК / СВАРКА | ||
| АЛЬТЕЗА.В.X.1.6.33/10.40 | DN 40 | 43 (+10/-33) | ГРУВЛОК / СВАРКА | ||
| АЛЬТЕЗА.В.X.1.6.33/10.50 | DN 50 | 43 (+10/-33) | ГРУВЛОК / СВАРКА | ||
| АЛЬТЕЗА.В.X.1.6.33/10.65 | DN 65 | 43 (+10/-33) | ГРУВЛОК / СВАРКА | ||
| АЛЬТЕЗА.В.X.1.6.33/10.80 | DN 80 | 43 (+10/-33) | ГРУВЛОК / СВАРКА | ||
| АЛЬТЕЗА.В.X.1.6.35/17.100 | DN 100 | 52 (+17/-35) | ГРУВЛОК / СВАРКА | ||
| АЛЬТЕЗА.В.X.1.6.35/17.125 | DN 125 | 52 (+17/-35) | ГРУВЛОК / СВАРКА | ||
| АЛЬТЕЗА.В.X.1.6.35/17.150 | DN 150 | 52 (+17/-35) | ГРУВЛОК / СВАРКА | ||
| АЛЬТЕЗА.В.X.1.6.35/17.200 | DN 200 | 52 (+17/-35) | ГРУВЛОК / СВАРКА | ||
| АЛЬТЕЗА.В.X.2.5.33/10.25 | DN 25 | 150 | 2,5 (25) | 43 (+10/-33) | ГРУВЛОК / СВАРКА |
| АЛЬТЕЗА.В.X.2.5.33/10.32 | DN 32 | 43 (+10/-33) | ГРУВЛОК / СВАРКА | ||
| АЛЬТЕЗА.В.X.2.5.33/10.40 | DN 40 | 43 (+10/-33) | ГРУВЛОК / СВАРКА | ||
| АЛЬТЕЗА.В.X.2.5.33/10.50 | DN 50 | 43 (+10/-33) | ГРУВЛОК / СВАРКА | ||
| АЛЬТЕЗА.В.X.2.5.33/10.65 | DN 65 | 43 (+10/-33) | ГРУВЛОК / СВАРКА | ||
| АЛЬТЕЗА.В.X.2.5.33/10.80 | DN 80 | 43 (+10/-33) | ГРУВЛОК / СВАРКА | ||
| АЛЬТЕЗА.В.X.2.5.35/17.100 | DN 100 | 52 (+17/-35) | ГРУВЛОК / СВАРКА | ||
| АЛЬТЕЗА.В.X.2.5.35/17.125 | DN 125 | 52 (+17/-35) | ГРУВЛОК / СВАРКА | ||
| АЛЬТЕЗА.В.X.2.5.35/17.150 | DN 150 | 52 (+17/-35) | ГРУВЛОК / СВАРКА | ||
| АЛЬТЕЗА.В.X.2.5.35/17.200 | DN 200 | 52 (+17/-35) | ГРУВЛОК / СВАРКА |
