Опоры для трубопроводов «АЛЬТЕЗА»

Опора является неотъемлемой частью трубопроводных систем отопления, водоснабжения, теплоснабжения, холодоснабжения.

Основная задача неподвижной опоры: жёсткая фиксация трубопровода. Неподвижные опоры «Альтеза» выдерживают нагрузку от распорного усилия компенсаторов и от веса трубопровода, жидкости внутри трубы, изоляции, трубопроводной арматуры, а так же соответствуют требованиям СП 73.13330.

Неподвижные опоры для фиксации трубопровода в межэтажном перекрытии должны иметь в своей конструкции гильзу, надёжно присоединённую к трубопроводу. Неподвижные опоры для вертикальных и горизонтальных трубопроводов следует изготавливать из того же материала, что и трубопровод: стальные неподвижные опоры для трубопроводов из стали, цельноцинкованные неподвижные опоры для трубопроводов из оцинкованной стали, неподвижные опоры из нержавеющей стали для трубопроводов из нержавеющей стали.

Основная задача направляющей (скользящей) опоры: обеспечить свободное продольное перемещение трубопровода при одновременной его фиксации в поперечной плоскости, с целью компенсации температурных деформаций и предотвращения чрезмерных нагрузкок на систему.

C целью сохранения работоспособности трубопроводов в местах прохождения деформационных швов зданий рекомендуется применение роликовых опор.

Опоры для трубопроводов.

Неподвижные опоры Альтеза «Альфа» для систем отопления, теплоснабжения, холодоснабжения

  • Неподвижные опоры Альтеза «Альфа» для систем отопления, теплоснабжения, холодоснабжения

    Неподвижные опоры для стояков отопления, теплоснабжения, холодоснабжения

    Предназначены для внутренних инженерных систем отопления и теплоснабжения и используются для закрепления вертикальных трубопроводов и для исключения перемещения труб в любом направлении.

    Технические характеристики →

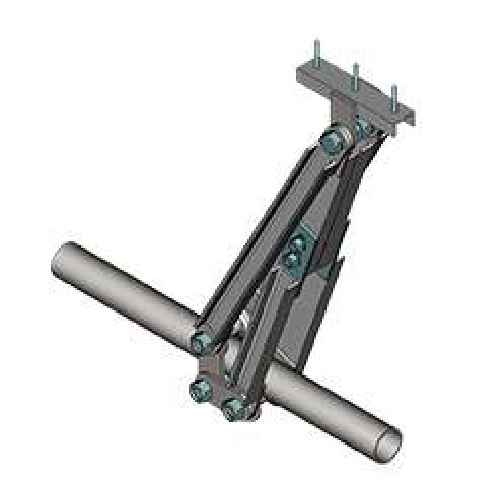

  • Неподвижные опоры для горизонтальных трубопроводов отопления, теплоснабжения, холодоснабжения с рамной конструкцией

    Неподвижные опоры для горизонтальных трубопроводов отопления, теплоснабжения, холодоснабжения с рамной конструкцией

    Предназначены для исключения перемещения горизонтальных трубопроводов, имеют разные конструкции и позволяют подобрать индивидуальное решение для каждого объекта.

    Технические характеристики →

Подвижные опоры Альтеза «Альфа» для систем отопления, теплоснабжения, холодоснабжения и водоснабжения

  • Скользящие опоры для горизонтальных трубопроводов отопления, теплоснабжения, холодоснабжения

    Горизонтальные направляющие (скользящие) опоры "Альтеза" с рамной конструкцией для отопления, теплоснабжения, холодоснабжения и водоснабжения

    Предназначены для закрепления горизонтальных трубопроводов. Они позволяют трубопроводу перемещаться вдоль оси и исключают перемещение в направлении перпендикулярном оси трубопровода.

    Технические характеристики →
  • Роликовые опоры для горизонтальных трубопроводов отопления, теплоснабжения, холодоснабжения

    Горизонтальные роликовые опоры "Альтеза" с рамной конструкцией для отопления, теплоснабжения, холодоснабжения и водоснабжения

    Предназначены для закрепления горизонтальных трубопроводов, которые проходят через деформационные швы зданий.

    Технические характеристики →

Неподвижные опоры Альтеза «Бета» для систем водоснабжения

  • Неподвижные опоры для стояков водоснабжения.

    Неподвижные опоры для стояков водоснабжения

    Предназначены для систем водоснабжения и используются для закрепления вертикальных трубопроводов для исключения перемещения труб в любом направлении.

    Технические характеристики →
  • Неподвижные опоры для горизонтальных трубопроводов водоснабжения с рамной конструкцией.

    Неподвижные опоры для горизонтальных трубопроводов водоснабжения с рамной конструкцией

    Предназначены для исключения перемещения горизонтальных трубопроводов, имеют разные конструкции и позволяют подобрать индивидуальное решение для каждого объекта.

    Технические характеристики →

Вертикальные скользящие регулируемые опоры «Альтеза» для систем отопления, теплоснабжения, холодоснабжения

  • Скользящие опоры для горизонтальных трубопроводов водоснабжения.

    Вертикальные скользящие регулируемые опоры «Альтеза» для систем отопления, теплоснабжения, холодоснабжения

    Предназначены для закрепления вертикальных трубопроводов. Они позволяют трубопроводу перемещаться вдоль оси и исключают перемещение в направлении, перпендикулярном оси трубопровода.

    Технические характеристики →

Технические характеристики
неподвижных опор Альтеза «АЛЬФА» для систем отопления, теплоснабжения, холодоснабжения

Неподвижная опора «Альтеза АЛЬФА» для систем отопления, теплоснабжения, холодоснабжения
Артикул Номинальный
диаметр 		Температура рабочей
среды, °С 		Номинальное давление Рn,
МПа (кгс/см², бар) 		Тип соединения
Альтеза.А.Н.О.1.6.15 DN 15 150 1,6 (16) Сварка
Альтеза.А.Н.О.1.6.20 DN 20
Альтеза.А.Н.О.1.6.25 DN 25
Альтеза.А.Н.О.1.6.32 DN 32
Альтеза.А.Н.О.1.6.40 DN 40
Альтеза.А.Н.О.1.6.50 DN 50
Альтеза.А.Н.О.1.6.65 DN 65
Альтеза.А.Н.О.1.6.80 DN 80
Альтеза.А.Н.О.1.6.100 DN 100
Альтеза.А.Н.О.1.6.125 DN 125
Альтеза.А.Н.О.1.6.150 DN 150
Альтеза.А.Н.О.1.6.200 DN 200
Альтеза.А.Н.О.2.5.15 DN 15 2,5 (25) Сварка
Альтеза.А.Н.О.2.5.20 DN 20
Альтеза.А.Н.О.2.5.25 DN 25
Альтеза.А.Н.О.2.5.32 DN 32
Альтеза.А.Н.О.2.5.40 DN 40
Альтеза.А.Н.О.2.5.50 DN 50
Альтеза.А.Н.О.2.5.65 DN 65
Альтеза.А.Н.О.2.5.80 DN 80
Альтеза.А.Н.О.2.5.100 DN 100
Альтеза.А.Н.О.2.5.125 DN 125
Альтеза.А.Н.О.2.5.150 DN 150
Альтеза.А.Н.О.2.5.200 DN 200

Технические характеристики неподвижных опор Альтеза «АЛЬФА» с рамными конструкциями для систем отопления, теплоснабжения, холодоснабжения

Альтеза «АЛЬФА» с рамными конструкциями для систем отопления,теплоснабжения, холодоснабжения
Артикул Номинальный
диаметр 		Температура рабочей
среды, °С 		Номинальное давление Рn,
МПа (кгс/см², бар) 		Тип соединения
Альтеза.А.Н.О.P.1.6.15 DN 15 150 1,6 (16) Сварка
Альтеза.А.Н.О.P.1.6.20 DN 20
Альтеза.А.Н.О.P.1.6.25 DN 25
Альтеза.А.Н.О.P.1.6.32 DN 32
Альтеза.А.Н.О.P.1.6.40 DN 40
Альтеза.А.Н.О.P.1.6.50 DN 50
Альтеза.А.Н.О.P.1.6.65 DN 65
Альтеза.А.Н.О.P.1.6.80 DN 80
Альтеза.А.Н.О.P.1.6.100 DN 100
Альтеза.А.Н.О.P.1.6.125 DN 125
Альтеза.А.Н.О.P.1.6.150 DN 150
Альтеза.А.Н.О.P.1.6.200 DN 200
Альтеза.А.Н.О.P.2.5.15 DN 15 2,5 (25) Сварка
Альтеза.А.Н.О.P.2.5.20 DN 20
Альтеза.А.Н.О.P.2.5.25 DN 25
Альтеза.А.Н.О.P.2.5.32 DN 32
Альтеза.А.Н.О.P.2.5.40 DN 40
Альтеза.А.Н.О.P.2.5.50 DN 50
Альтеза.А.Н.О.P.2.5.65 DN 65
Альтеза.А.Н.О.P.2.5.80 DN 80
Альтеза.А.Н.О.P.2.5.100 DN 100
Альтеза.А.Н.О.P.2.5.125 DN 125
Альтеза.А.Н.О.P.2.5.150 DN 150
Альтеза.А.Н.О.P.2.5.200 DN 200

Технические характеристики cкользящих опор для горизонтальных трубопроводов отопления, теплоснабжения, холодоснабжения и водоснабжения

Альтеза «БЕТА» с рамными конструкциями для систем водоснабжения
№ Наименование Артикул Номинальный
диаметр
1 Горизонтальная направляющая (скользящая) опора "Альтеза" с рамной конструкцией Альтеза.С.О.Р.15 DN 15
2 Горизонтальная направляющая (скользящая) опора "Альтеза" с рамной конструкцией Альтеза.С.О.Р.20 DN 20
3 Горизонтальная направляющая (скользящая) опора "Альтеза" с рамной конструкцией Альтеза.С.О.Р.25 DN 25
4 Горизонтальная направляющая (скользящая) опора "Альтеза" с рамной конструкцией Альтеза.С.О.Р.32 DN 32
5 Горизонтальная направляющая (скользящая) опора "Альтеза" с рамной конструкцией Альтеза.С.О.Р.40 DN 40
6 Горизонтальная направляющая (скользящая) опора "Альтеза" с рамной конструкцией Альтеза.С.О.Р.50 DN 50
7 Горизонтальная направляющая (скользящая) опора "Альтеза" с рамной конструкцией Альтеза.С.О.Р.65 DN 65
8 Горизонтальная направляющая (скользящая) опора "Альтеза" с рамной конструкцией Альтеза.С.О.Р.80 DN 80
9 Горизонтальная направляющая (скользящая) опора "Альтеза" с рамной конструкцией Альтеза.С.О.Р.100 DN 100
10 Горизонтальная направляющая (скользящая) опора "Альтеза" с рамной конструкцией Альтеза.С.О.Р.125 DN 125
11 Горизонтальная направляющая (скользящая) опора "Альтеза" с рамной конструкцией Альтеза.С.О.Р.150 DN 150
12 Горизонтальная направляющая (скользящая) опора "Альтеза" с рамной конструкцией Альтеза.С.О.Р.200 DN 200
13 Горизонтальная направляющая (скользящая) опора "Альтеза" с рамной конструкцией Альтеза.С.О.Р.250 DN250

Технические характеристики роликовых опор для горизонтальных трубопроводов отопления, теплоснабжения, холодоснабжения и водоснабжения

Альтеза «БЕТА» с рамными конструкциями для систем водоснабжения
№ Наименование Артикул Номинальный
диаметр
1 Горизонтальная роликовая опора "Альтеза" с рамной конструкцией Альтеза.Р.О.Р.20 DN 20
2 Горизонтальная роликовая опора "Альтеза" с рамнойконструкцией Альтеза.Р.О.Р.25 DN 25
3 Горизонтальная роликовая опора "Альтеза" с рамной конструкцией Альтеза.Р.О.Р.32 DN 32
4 Горизонтальная роликовая опора "Альтеза" с рамной конструкцией Альтеза.Р.О.Р.40 DN 40
5 Горизонтальная роликовая опора "Альтеза" с рамной конструкцией Альтеза.Р.О.Р.50 DN 50
6 Горизонтальная роликовая опора "Альтеза" с рамной конструкцией Альтеза.Р.О.Р.65 DN 65
7 Горизонтальная роликовая опора "Альтеза" с рамной конструкцией Альтеза.Р.О.Р.80 DN 80
8 Горизонтальная роликовая опора "Альтеза" с рамной конструкцией Альтеза.Р.О.Р.100 DN 100
9 Горизонтальная роликовая опора "Альтеза" с рамной конструкцией Альтеза.Р.О.Р.125 DN 125
10 Горизонтальная роликовая опора "Альтеза" с рамной конструкцией Альтеза.Р.О.Р.150 DN 150
11 Горизонтальная роликовая опора "Альтеза" с рамной конструкцией Альтеза.Р.О.Р.200 DN 200

Технические характеристики неподвижных опор Альтеза «БЕТА» для систем водоснабжения

Неподвижная опора Альтеза «БЕТА» для систем водоснабжения
Артикул Номинальный
диаметр 		Температура рабочей
среды, °С 		Номинальное давление Рn,
МПа (кгс/см², бар) 		Тип соединения
Альтеза.B.Н.О.1.6.15 DN 15 150 1,6 (16) Резьба
Альтеза.B.Н.О.1.6.20 DN 20
Альтеза.B.Н.О.1.6.25 DN 25 Резьба/грувлок
Альтеза.B.Н.О.1.6.32 DN 32
Альтеза.B.Н.О.1.6.40 DN 40
Альтеза.B.Н.О.1.6.50 DN 50
Альтеза.B.Н.О.1.6.65 DN 65 Грувлок
Альтеза.B.Н.О.1.6.80 DN 80
Альтеза.B.Н.О.1.6.100 DN 100
Альтеза.B.Н.О.1.6.125 DN 125
Альтеза.B.Н.О.1.6.150 DN 150
Альтеза.B.Н.О.1.6.200 DN 200
Альтеза.B.Н.О.2.5.15 DN 15 2,5 (25) Резьба
Альтеза.B.Н.О.2.5.20 DN 20
Альтеза.B.Н.О.2.5.25 DN 25 Резьба/грувлок
Альтеза.B.Н.О.2.5.32 DN 32
Альтеза.B.Н.О.2.5.40 DN 40
Альтеза.B.Н.О.2.5.50 DN 50
Альтеза.B.Н.О.2.5.65 DN 65 Грувлок
Альтеза.B.Н.О.2.5.80 DN 80
Альтеза.B.Н.О.2.5.100 DN 100
Альтеза.B.Н.О.2.5.125 DN 125
Альтеза.B.Н.О.2.5.150 DN 150
Альтеза.B.Н.О.2.5.200 DN 200

Технические характеристики неподвижных опор Альтеза «БЕТА» с рамными конструкциями для систем водоснабжения

Альтеза «БЕТА» с рамными конструкциями для систем водоснабжения
Артикул Номинальный
диаметр 		Температура рабочей
среды, °С 		Номинальное давление Рn,
МПа (кгс/см², бар) 		Тип соединения
Альтеза.B.Н.О.Р.1.6.15 DN 15 150 1,6 (16) Резьба
Альтеза.B.Н.О.Р.1.6.20 DN 20
Альтеза.B.Н.О.Р.1.6.25 DN 25 Резьба/грувлок
Альтеза.B.Н.О.Р.1.6.32 DN 32
Альтеза.B.Н.О.Р.1.6.40 DN 40
Альтеза.B.Н.О.Р.1.6.50 DN 50
Альтеза.B.Н.О.Р.1.6.65 DN 65 Грувлок
Альтеза.B.Н.О.Р.1.6.80 DN 80
Альтеза.B.Н.О.Р.1.6.100 DN 100
Альтеза.B.Н.О.Р.1.6.125 DN 125
Альтеза.B.Н.О.Р.1.6.150 DN 150
Альтеза.B.Н.О.Р.1.6.200 DN 200
Альтеза.B.Н.О.Р.2.5.15 DN 15 2,5 (25) Резьба
Альтеза.B.Н.О.Р.2.5.20 DN 20
Альтеза.B.Н.О.Р.2.5.25 DN 25 Резьба/грувлок
Альтеза.B.Н.О.Р.2.5.32 DN 32
Альтеза.B.Н.О.Р.2.5.40 DN 40
Альтеза.B.Н.О.Р.2.5.50 DN 50
Альтеза.B.Н.О.Р.2.5.65 DN 65 Грувлок
Альтеза.B.Н.О.Р.2.5.80 DN 80
Альтеза.B.Н.О.Р.2.5.100 DN 100
Альтеза.B.Н.О.Р.2.5.125 DN 125
Альтеза.B.Н.О.Р.2.5.150 DN 150
Альтеза.B.Н.О.Р.2.5.200 DN 200

Технические характеристики вертикальных скользящих регулируемых опор «Альтеза» для систем отопления, теплоснабжения, холодоснабжения

Альтеза «БЕТА» с рамными конструкциями для систем водоснабжения
№ Наименование Артикул
1 Комплект вертикальной скользящей регулируемой опоры «Альтеза» DN 15 Альтеза.С.О.15
2 Комплект вертикальной скользящей регулируемой опоры «Альтеза» DN 20 Альтеза.С.О.20
3 Комплект вертикальной скользящей регулируемой опоры «Альтеза» DN 25 Альтеза.С.О.25
4 Комплект вертикальной скользящей регулируемой опоры «Альтеза» DN 32 Альтеза.С.О.32
5 Комплект вертикальной скользящей регулируемой опоры «Альтеза» DN 40 Альтеза.С.О.40
6 Комплект вертикальной скользящей регулируемой опоры «Альтеза» DN 50 Альтеза.С.О.50
7 Комплект вертикальной скользящей регулируемой опоры «Альтеза» DN 65 Альтеза.С.О.65
8 Комплект вертикальной скользящей регулируемой опоры «Альтеза» DN 80 Альтеза.С.О.80
9 Комплект вертикальной скользящей регулируемой опоры «Альтеза» DN 100 Альтеза.С.О.100
